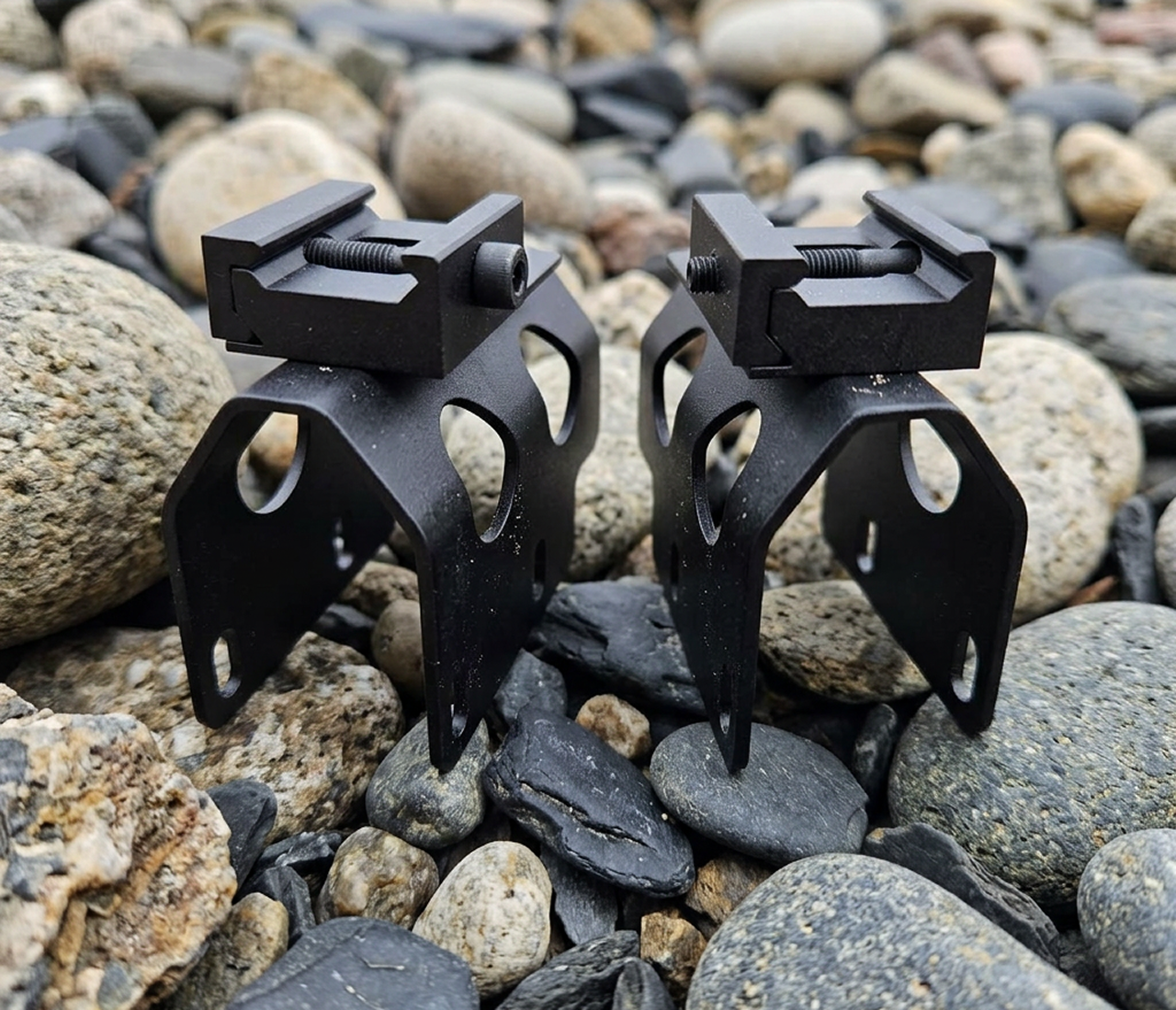

Крепления для оптики: кольца, планки, быстросъёмы
Правильное крепление оптики — основа точной стрельбы. Даже лучший прицел бесполезен, если кольца пережаты, планка люфтит или быстросъём сбивает пристрелку при каждом монтаже. Этот гайд поможет выбрать систему под твою платформу: разберём стандарты, материалы, моменты затяжки и частые ошибки.
По теме: Моменты затяжки оружейной резьбы | Таблица резьб для оружия
Основные типы креплений
| Тип | Конструкция | Плюсы | Минусы | Где применяется |
|---|---|---|---|---|
| Разъёмные кольца (split rings) | Две половинки, стянутые винтами | Надёжность, равномерный прижим, ремонтопригодность | Требуют инструмент для монтажа, медленнее установка | Охота, точная стрельба, универсал |
| Моноблоки (one-piece mount) | Цельная база с двумя посадочными местами | Максимальная жёсткость, стабильная соосность | Вес, сложнее монтаж на некоторые ствольные коробки | Болтовые винтовки, тактика |
| Быстросъёмные (QD, quick detach) | Рычаг или кнопка для мгновенного демонтажа | Скорость, возможность смены оптики | Риск сбивания пристрелки, выше цена | Тактика, соревнования, мультиган |
| Ластохвост (dovetail) | Конусная направляющая, фиксация винтом | Простота, низкая цена, распространён на пневматике | Люфт при интенсивной отдаче, ограничена нагрузка | Пневматика, мелкашки, старые винтовки |
| Интегрированные планки | Планка фрезерована в ствольной коробке | Максимальная надёжность, нулевой люфт | Только под конкретную модель оружия | Тактические платформы, кастом |
Стандарты направляющих
| Стандарт | Шаг / Профиль | Совместимость | Примечание |
|---|---|---|---|
| Picatinny (MIL-STD-1913) | Шаг 5.23 мм, угол 45° | Универсальный, большинство тактических креплений | «Зубчатая» планка, допуск на высоту зубца |
| Weaver | Шаг ~5.0 мм, угол 45° | Совместим с большинством колец под Picatinny | Меньшая высота зубца, возможны люфты с тактическими кольцами |
| Dovetail 11 мм / 3/8» | Конус 11 мм или 9.5 мм | Пневматика, мелкашки, охотничьи винтовки | Не совместим с Picatinny без адаптера |
| Dovetail 19 мм (Euro) | Конус 19 мм | Европейские охотничьи винтовки (Blaser, Sauer) | Требует специфичных колец |
| proprietary (фирменный) | Уникальный профиль | Только оригинальные крепления производителя | Пример: Blaser Saddle Mount, Sako QD |
⚠️ Picatinny и Weaver визуально похожи, но не всегда взаимозаменяемы. Кольца под Weaver могут люфтить на тактической планке из-за разницы в высоте зубца.
Выбор колец: высота, материал, прижим
Высота колец
Зависит от диаметра объектива и геометрии оружия:
| Диаметр объектива | Минимальная высота колец | Рекомендация |
|---|---|---|
| до 40 мм | Низкие (low) | Если позволяет ствольная коробка и мушка |
| 40–50 мм | Средние (medium) | Универсальный выбор для охоты |
| 50–56 мм | Высокие (high) | Для ночных прицелов, крупных объективов |
| более 56 мм | Сверхвысокие (extra high) | Специальные задачи, проверка баланса |
Проверка: установи прицел в кольца, закрой затвор — он не должен задевать окуляр. Прицельная марка должна быть на комфортной высоте относительно щеки.
Материал и обработка
- Алюминий 7075-T6: лёгкий, прочный, анодирование. Оптимален для охоты и тактики.
- Сталь 4140 / 17-4 PH: максимальная прочность, вес. Для крупнокалиберных и интенсивной эксплуатации.
- Титан: лёгкий, коррозионностойкий, дорогой. Для премиум-сегмента.
Покрытие: твёрдое анодирование (Type III), нитрид, DLC — повышает износостойкость и снижает блики.
Тип прижима
- Винтовой (4–6 винтов): равномерный прижим, контроль момента.
- Рычажный (QD): быстрый монтаж, но требует контроля усилия.
- Гибридный: винты + рычаг для фиксации.
Моменты затяжки: таблица
| Элемент | Тип винта | Момент, Н·м | Примечание |
|---|---|---|---|
| Кольца к планке | М4 / 6-48 UNC | 1.5–2.5 | Затягивать крест-накрест, по 20% за проход |
| Половинки колец | М3 / М4 | 1.0–2.0 | Не пережимать трубу прицела |
| Быстросъёмный рычаг | Встроенный | По мануалу | Обычно 2.0–3.0 Н·м, проверять после 10 циклов |
| Планка к ствольной коробке | М3–М5 | 2.0–4.0 | Зависит от материала коробки (алюминий / сталь) |
⚠️ Пережатие трубы прицела >2.5 Н·м приводит к деформации корпуса, смещению внутренних линз и потере пристрелки. Всегда используй динамометрический ключ.
Установка: пошагово
- Очисти планку и кольца от смазки, обезжирь.
- Установи нижние половинки колец на планку, затяни винты крест-накрест с моментом 1.5–2.5 Н·м.
- Вложи прицел в кольца, выстави удаление выходного зрачка (под свою анатомию).
- Установи верхние половинки, затяни винты поочерёдно, без перекоса.
- Проверь уровень: горизонтальная сетка должна быть параллельна плоскости планки.
- Проведи контрольный отстрел. После 10–15 выстрелов проверь моменты повторно.
Для быстросъёмных систем:
- Перед первым использованием «обкатай» механизм: 5–10 циклов монтажа/демонтажа.
- После каждой установки проверяй СТП на 25–50 м. Качественные QD держат пристрелку в пределах 0.5–1 МОА.
Частые ошибки
| Ошибка | Последствие | Как исправить |
|---|---|---|
| Затяжка «от души» без динамометра | Деформация трубы, сбивание пристрелки | Использовать ключ, соблюдать момент |
| Монтаж без проверки уровня | Перекос сетки, ошибки на дистанции | Использовать уровень или лазерный коллиматор |
| Игнорирование удаления выходного зрачка | Травма глаза при отдаче, неудобство | Выставлять под свою анатомию до затяжки |
| Смешивание стандартов (Weaver на Picatinny) | Люфт, нестабильная пристрелка | Подбирать кольца под конкретный стандарт |
| Отсутствие фиксации винтов | Самооткручивание от вибрации | Использовать синий фиксатор резьбы (средней фиксации) |
Часто задаваемые вопросы
Можно ли использовать кольца от одной платформы на другой?
Только если стандарты направляющих и диаметры труб совпадают. Например, кольца под 30 мм и Picatinny подойдут на любую платформу с такой планкой. Но высота и геометрия могут мешать работе затвора или мушки — проверяй посадку.
Почему сбивается пристрелка после снятия/установки оптики?
Люфт в посадочных поверхностях, износ фиксирующих элементов или недостаточный момент затяжки. Качественные быстросъёмные системы держат пристрелку в пределах 0.5–1 МОА, но требуют регулярной проверки.
Какой момент затяжки для колец на алюминиевой планке?
1.5–2.0 Н·м. Алюминий мягче стали, перетяжка приводит к срыву резьбы или деформации планки.
Нужен ли фиксатор резьбы на винтах колец?
Да, синий (средней фиксации). Вибрация при выстреле постепенно ослабляет соединение. Наноси 1 каплю на резьбу винта, избегая попадания в посадочные отверстия.
Как проверить соосность колец?
Используй оправку (alignment tool) или лазерный коллиматор. Разница в посадке более 0.05 мм создаёт напряжение в трубе прицела и снижает точность.
Источники и полезные материалы
- Моменты затяжки оружейной резьбы: таблица и руководство
- Таблица резьб для оружия: АК, AR, болтовые, дробовики
- Как измерить резьбу на стволе: пошаговая инструкция
- MIL-STD-1913 «Picatinny Rail»
- Техническая документация производителей: Warne, Talley, ERA-TAC, Recknagel, «Пилад»
Дисклеймер: моменты затяжки и совместимость зависят от конкретной пары «оптика-крепление-оружие». Всегда сверяйся с официальными мануалами и проводи контрольную пристрелку после монтажа.
